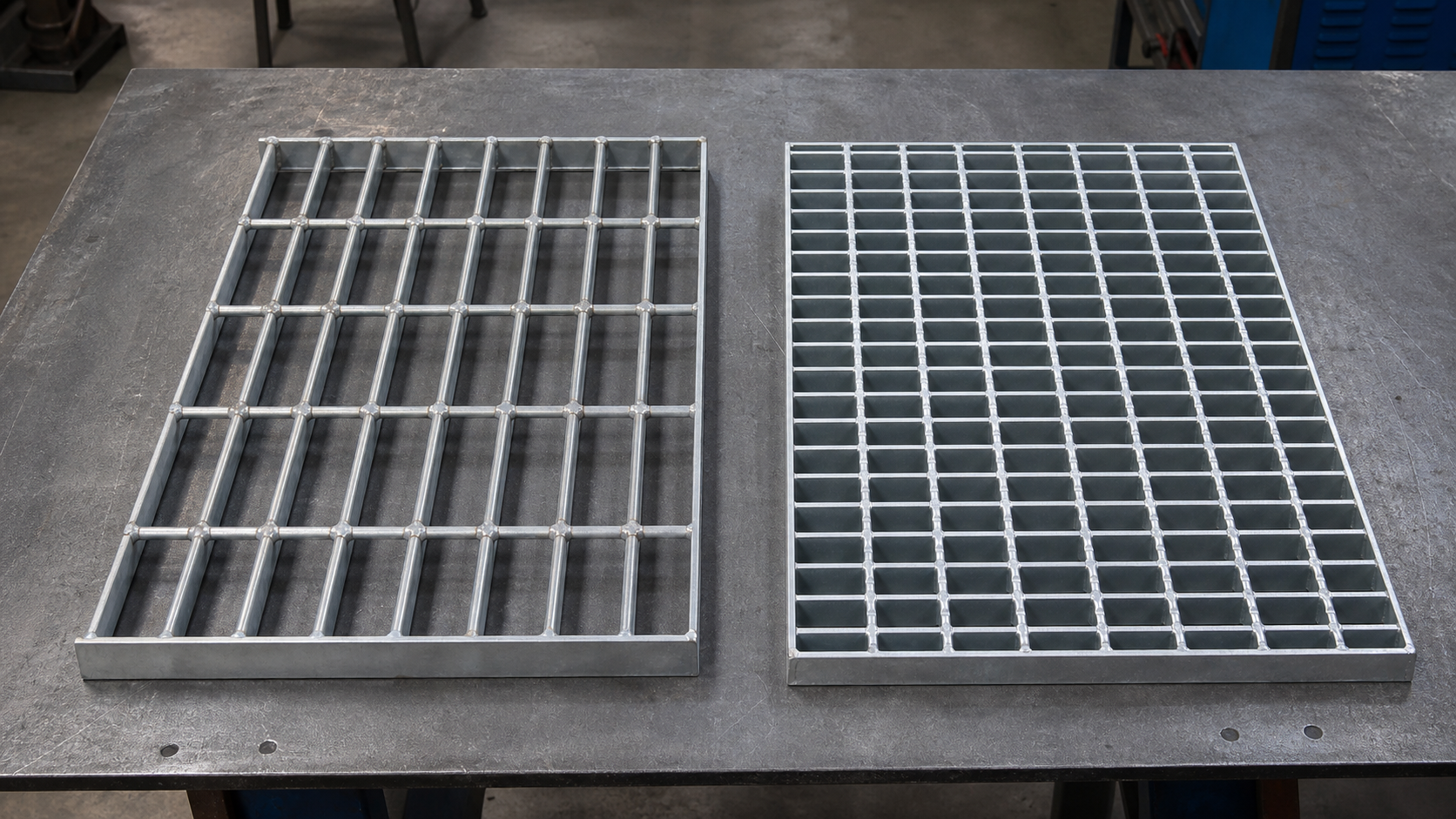

Чем отличается сварной настил от прессованного?

В современном строительстве и промышленности металлические настилы стали незаменимым элементом. Они используются повсюду: на промышленных площадках, лестницах, эстакадах и пешеходных дорожках. Среди разнообразия типов особое место занимают сварной решетчатый настил и его альтернатива — прессованный. Эти конструкции, внешне схожие, на самом деле имеют принципиальные различия, которые определяют их применение в разных условиях.

Разобраться в тонкостях этих различий необходимо как профессионалам строительной отрасли, так и тем, кто планирует использовать настилы в своих проектах. От правильного выбора зависит не только безопасность конструкции, но и её долговечность, стоимость монтажа и обслуживания.

Основные типы металлических настилов

Сварной настил представляет собой конструкцию, в которой несущие полосы соединяются с поперечными стержнями с помощью сварки. Это создает прочную решетчатую структуру, способную выдерживать значительные нагрузки. Такие настилы отличаются высокой надежностью и долговечностью, что делает их популярным выбором для многих промышленных объектов.

Его аналог, в свою очередь, создается методом прессования, при котором несущие полосы и поперечные элементы соединяются под высоким давлением. В результате получается цельная конструкция без сварных швов. Такие настилы обычно имеют более гладкую поверхность и эстетичный внешний вид.

Конструктивные особенности

Сварной настил состоит из несущих полос и поперечных стержней, соединенных сваркой. Полосы обычно имеют ширину 20-50 мм и толщину 2-5 мм, они располагаются на расстоянии 30-100 мм друг от друга. Поперечные стержни имеют диаметр 4-8 мм и размещаются с шагом 50-100 мм.

Важной особенностью является возможность изготовления конструкций с различными размерами ячеек и разной несущей способностью. Это позволяет адаптировать их под конкретные задачи и условия эксплуатации.

Прессованный настил также состоит из таких же элементов, но соединяются они методом прессования. Несущие полосы имеют специальные насечки или прорези для крепления поперечных элементов. Характерной особенностью также является более гладкая поверхность и отсутствие выступающих швов. Это делает его более безопасным для пешеходного движения и удобным в эксплуатации.

Прочностные характеристики

Сварной решетчатый настил обладает выдающимися показателями прочности и устойчивости к нагрузкам. Благодаря жесткому соединению, он может выдерживать значительные статические и динамические нагрузки. Типичная несущая способность составляет от 350 до 900 кг/м2 в зависимости от размеров и конфигурации.

Особенно высокие показатели прочности демонстрируют сварные настилы с несущими полосами на ребро — они способны выдерживать нагрузки до 1500 кг/м2 и используются в особо ответственных конструкциях.

Прессованный настил имеет несколько меньшую несущую способность по сравнению со своим аналогом. Типичная величина составляет от 250 до 700 кг/м2. Это связано с особенностями прессованного соединения, которое может испытывать большие деформации при высоких нагрузках.

Области применения

Сварной настил нашел широкое применение в промышленном секторе, особенно на объектах с высокими требованиями к прочности и безопасности. Его часто выбирают для объектов с интенсивным движением тяжелой техники или размещением тяжелого оборудования.

• Нефтегазовая промышленность (платформы, эстакады, рабочие площадки)
• Металлургия (площадки обслуживания оборудования, переходы)
• Энергетика (площадки обслуживания котлов, турбин)
• Судостроение (палубные настилы, трапы)
• Складские комплексы (мезонины, стеллажные системы)
• Транспортная инфраструктура (мосты, эстакады, пешеходные переходы)

Прессованный настил особенно популярен там, где важны эстетические качества, низкий вес конструкции и отсутствие острых выступающих элементов.

• Общественные здания (торговые центры, офисы)
• Архитектурные и дизайнерские решения (декоративные элементы)
• Легкая промышленность (рабочие площадки, где не требуется повышенная прочность)
• Сельскохозяйственные объекты (перекрытия, площадки обслуживания)
• Временные сооружения (выставочные павильоны, временные мостки)
• Пешеходные зоны (тротуары, дорожки в парках)
