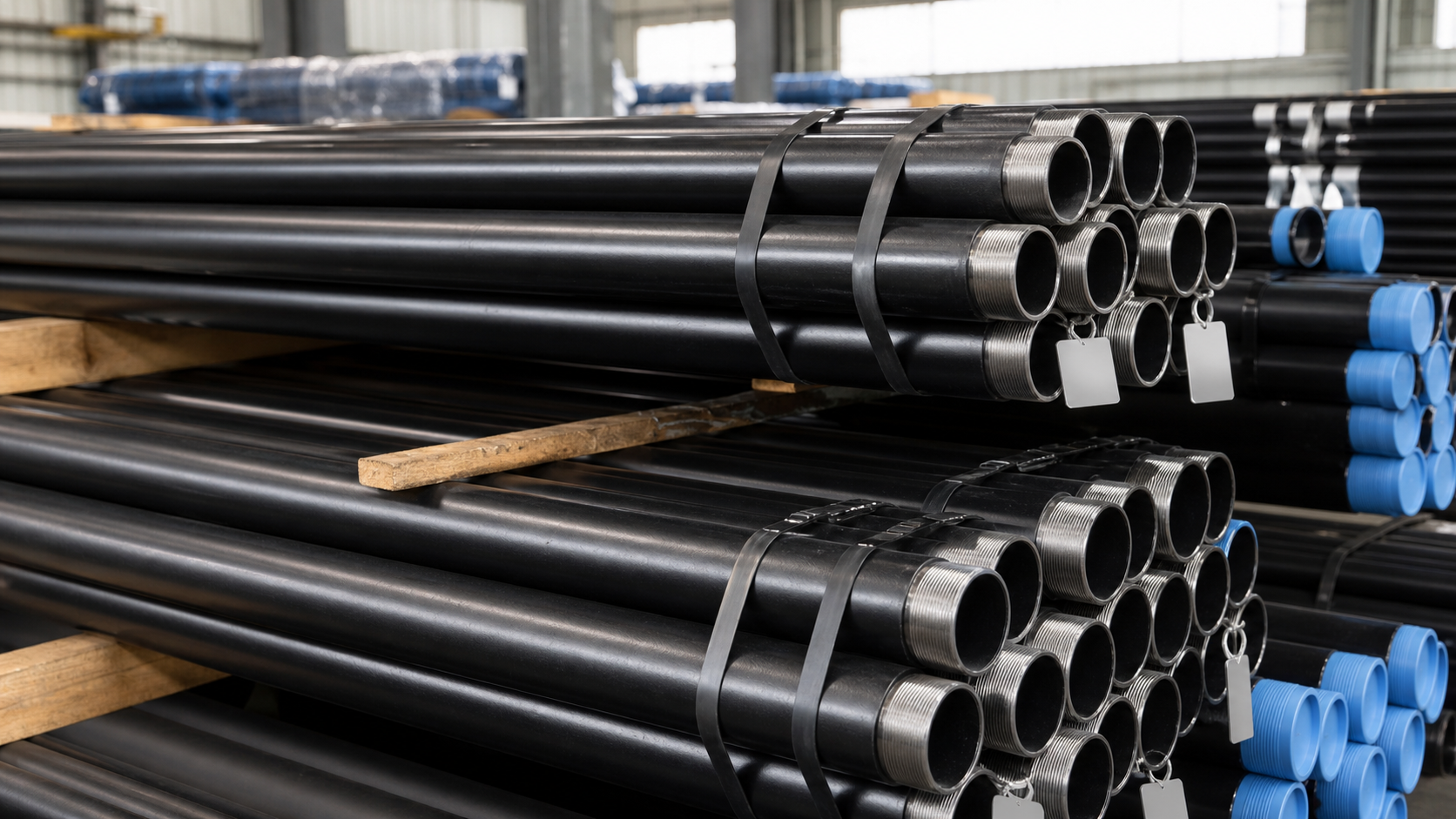

Трубы ВГП: где применяются и как расшифровать маркировку

Водогазопроводные трубы используют в водопроводах и газовых магистралях. По ним перемещаются различные жидкости и газообразные вещества. Трубные изделия из металла всегда нужны ремонтным и строительным компаниям, предприятиям жилищно-коммунальной отрасли. Трубы ВГП — это вид металлических электросварных труб, которые используются в водо- и газопроводах бытового и магистрального назначения. ВГП расшифровывается: водо – В, газо – Г, проводная – П. Такие трубы прочные и износостойкие. Они не деформируются под воздействием больших температур. Производятся материалы по ГОСТ 3262-75, во многих случаях их покрывают цинком, чтобы они подольше не подвергались коррозии и для продления срока эксплуатации. Оцинкованные и не оцинкованные стальные трубы ВГП реализуются в большом ассортименте.

Виды ВГП труб

Производятся стальные водогазопроводные трубы по предусмотренным ГОСТ 3262-75 стандартам. Изготовление труб предусматривается в основном из углеродистой стали.

Техпроцесс производства состоит из следующих этапов:

1. Подготавливаются штрипсы — металлические заготовки в форме длинных полос.

2. Выполняется формовка.

3. Края материала соединяют сварными швами. Места соединений в обязательном порядке проверяют посредством рентгенографического метода контроля.

Особенности ВГП трубы

У этого вида трубного металлопроката особые характеристики. Их жесткость можно приравнять к качеству цельнометаллического бруса такого же диаметра. Выделяет трубы среди аналогов усиленный шов, позволяющий перекачивать жидкости под повышенным давлением и в условиях максимальных нагрузок.

Маркировка и расшифровка

Маркируют водогазопроводные трубы аббревиатурой ВГП. Из названия очевидно и их предназначение — газовые и водные магистрали. Можно встретить маркировку ДУ, что означает условный проход, то есть внутренний диаметр изделия.

Разберем и расшифруем маркировку на образце ВГП ДУ25. Это водогазопроводная труба с внутренним диаметром 25 мм.

Встречаются и другие обозначения

«П» — так обозначают изделия повышенной точности;

«Р» — труба с резьбой на конце;

«Д» — длинная резьба;

«Н» — некатаная резьба;

«М» — муфта;

«Ц» — покрыта цинком.

Клеймят газоводопроводную продукцию несмываемой краской. Клеймо размещают от края на 20—500 миллиметров и подчеркивают яркой краской. В маркировке указывают диаметр и длину трубы ВГП, марку стали, товарный знак либо наименование производителя. Если в маркировке есть надпись «страна-изготовитель», то это значит, что изделие изготовлено на экспорт и у него повышенное качество.

На трубопроводах с диаметром больше 160 мм и толщиной стенок от 3,5 мм маркировку ставят на каждом образце. Если же диаметр или толщина стенок меньше или у металлопроката светлая поверхность, то маркировку указывают на ярлыке, который прикрепляют на пакет.

ГОСТ труб ВГП

Сортамент, качество и другие характеристики водогазопроводных труб собраны в ГОСТ 3262-75. Данный госстандарт содержит сведения о функциональных особенностях и возможных местах использования материала. ГОСТ распространяется на неоцинкованные и оцинкованные металлические сварные трубы, у которых может быть нарезанная или накатанная цилиндрическая резьба или резьба отсутствует.

Если кратко, из ГОСТ можно узнать следующую информацию: черные виды легче оцинкованных на 3%, расхождения по весу не должны превышать 8%, допускается кривизна не более 2 мм на 1 метр длины.

Регламентирует ГОСТ 3262 также условные проходы (ДУ) и толщину стенок. И также к трубам ВГП предъявляются такие требования:

• нет вздутий и сколов;
• отсутствуют расслоения и трещины с торцов;
• изделия нарезаны под прямым углом, а если есть отклонения, то не более двух градусов;
• размер резочных заусениц не более 0,5 мм.

ГОСТ допускает небольшие дефекты в виде рябизны или вмятин, если они не будут отражаться на рабочих свойствах изделия. Трубы ВГП проходят санитарно-эпидемиологическую экспертизу, после чего им выдаются гигиенические сертификаты.

Как классифицируются водогазопроводные трубы

Выпускают газоводопроводные трубы из углеродистой стали. Изделия имеют форму цилиндра, их типовой размер от 4 до 12 м. Классифицируют продукцию по материалу, который был использован, технологиям производства и обработке.

Для изготовления труб используют черный и оцинкованный металлопрокат. Самые простые трубы изготавливаются из стандартной черной углеродистой стали без всяких улучшений и покрытий. Показатель точности у изделий обычный. У оцинкованного стального металлопроката есть цинковое покрытие. Это позволяет в разы увеличить срок службы, потому что у трубы появляется высокая антикоррозийная стойкость и они могут противостоять коррозии, даже находясь в самых неблагоприятных условиях.

Преимущества водогазопроводных труб

Минимальное линейное расширение. ВГП трубы неспособны деформироваться при транспортировке кипящей воды и подобных жидкостей. Они не теряют своих качеств при таких температурах, когда полимерные материалы размягчаются и плавятся. Даже если теплоноситель (жидкость) замерзнут внутри — со стальной трубой ничего не случится, она не испортится.

Большая прочность. Стальная ВГП труба гораздо прочнее, нежели подобные изделия из меди и полипропилена. Предел возможного внутреннего давления водогазопроводных труб позволяет их использовать в напорных сетях. А если на трубу нанесена оцинковка, то она к тому же обладает стойкостью к ржавлению.

Теплопроводность. В стальных ВГП трубах жидкость долгое время сохраняет нужную температуру.

Герметичность. В трубопроводах с использованием этих материалов можно транспортировать газообразные и летучие вещества, а также кислоты и другие химически активные компоненты.



Когда прокладывают теплотрассу или водопроводную линию, то используют исключительно стальные ВГП трубы. Ведь даже при желании использовать пластиковые трубы можно не везде, например, в газовой отрасли их применение вовсе запрещено.
